交流方波焊铝的优点与缺点

2019年11月05日

交流方波焊铝的优点与缺点

交流方波焊铝的优点:

1)可以精确控制对工件的热输入和熔池尺寸,提高焊缝抗烧穿和熔池的保护能力,易获得均匀的熔深,特别适用薄板(薄至0.1mm)全位置焊接和单面焊双面成型;

2)每个焊点加热和冷却迅速,焊接过程中熔池金属冷凝快,高温停留时间短,可减小热敏材料焊接时产生裂纹的倾向;

3)能量比较集中,有去除氧化膜的清理功能,焊缝光亮平滑美观,不需要对焊缝清洗,

特别适合空间小的焊接死角焊接,操作方便灵敏。


交流方波焊铝的缺点:

1)焊接速度比自动送丝气体保护焊机慢,对焊工焊接手法操作水平要求高;

2)焊缝熔池深度浅,对厚板焊接需要预热。


交流方波焊接参数

1、前气——提前送气时间。Pre-gas flow:Time elapse of gas flow before welding

2、起弧——起弧电流。Arc-start: Min current of start arc

3、缓升——焊接电流的上升时间。Up-slope: Time elapse of welding current slopes up

4、恒流——恒流输出状态时的焊接电流。

Constant current: welding current on output constant current


5、清理——焊机输出清理电流的时间比例。Oxide clean ratio: time ratio of output clean current

交流TIG焊接时,可以改变清理宽度及熔深的大小,以获得最优良的焊接效果。While in AC TIG, regulate clean width and penetration to

6、交流偏置——清理电流相对于焊接电流的比例。

AC Bias: Ratio of clean current dividing by welding current.

调节此参数,可以调节清理电流的大小,从而达到合理的焊接清理效果。

By adjusting the parameter, as to adjusting clean current result in reasonable oxide clean effect.

建议:在同样清理的效果下,减小清理比例,增大交流偏置比例,能获得较大的熔深,提高生产率,延长钨极寿命。Suggestion: At the same clean effect, reduce clean ratio and increase AC bias to obtain deeper penetration, higher productivity and prolong tungsten electrode lifespan.

7、交流——交流输出时的工作频率。AC frequency: Frequency of output AC

8、峰值——脉冲输出时的峰值电流Peak: Peak value of output pulse

9、占空——脉冲输出时峰值电流所占的时间比例。可以控制焊缝溶深,以实现全位置焊接和薄板焊接Pulse ratio: Time ratio between length of peak value current and length of whole single pulse applied in pulse TIG, can be easily used for controlling penetration in all-position or thin sheet welding.

10、脉冲——脉冲输出时的工作频率。Pulse frequency:  Output pulsefrequency

11、基值——脉冲输出时的维弧电流。Base current: Arc maintenance current of output pulse

12、衰减——焊接电流的下降时间。Down –slope: Time of welding current slopes down

13、收弧——焊接熄弧前的电流值。Crater filling: Welding current of crater filling.

14、延气——焊接结束后继续送气时间。Post-gas flow: Time of gas flow after ending welding



交流方波焊铝工艺规范

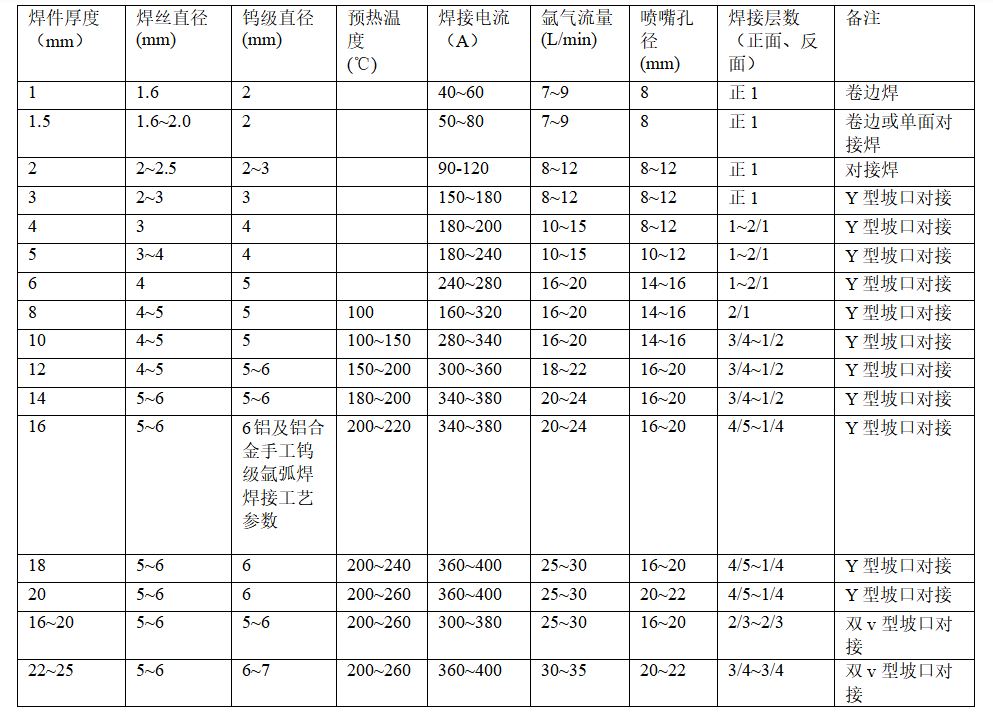

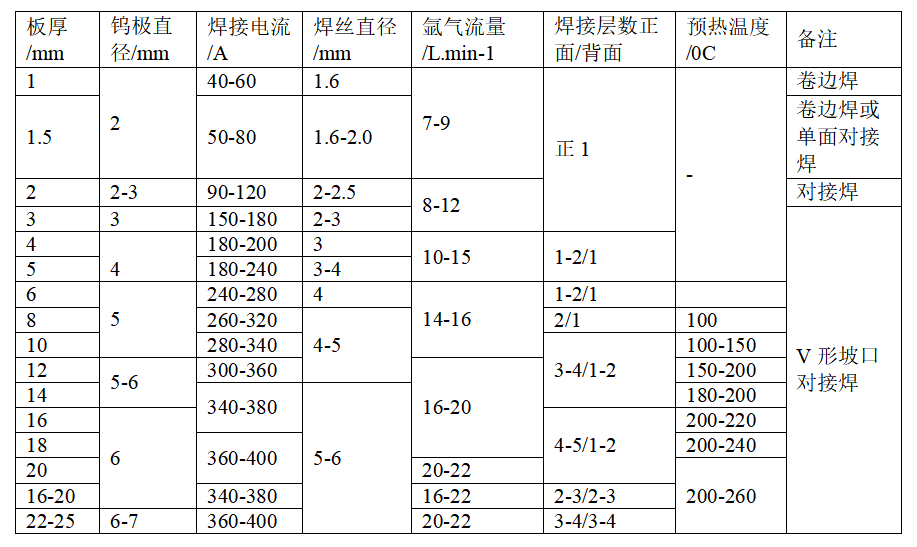

纯铝、铝镁合金手工钨极氩弧焊的焊接工艺参数(仅供参考)




交流方波焊铝的注意事项

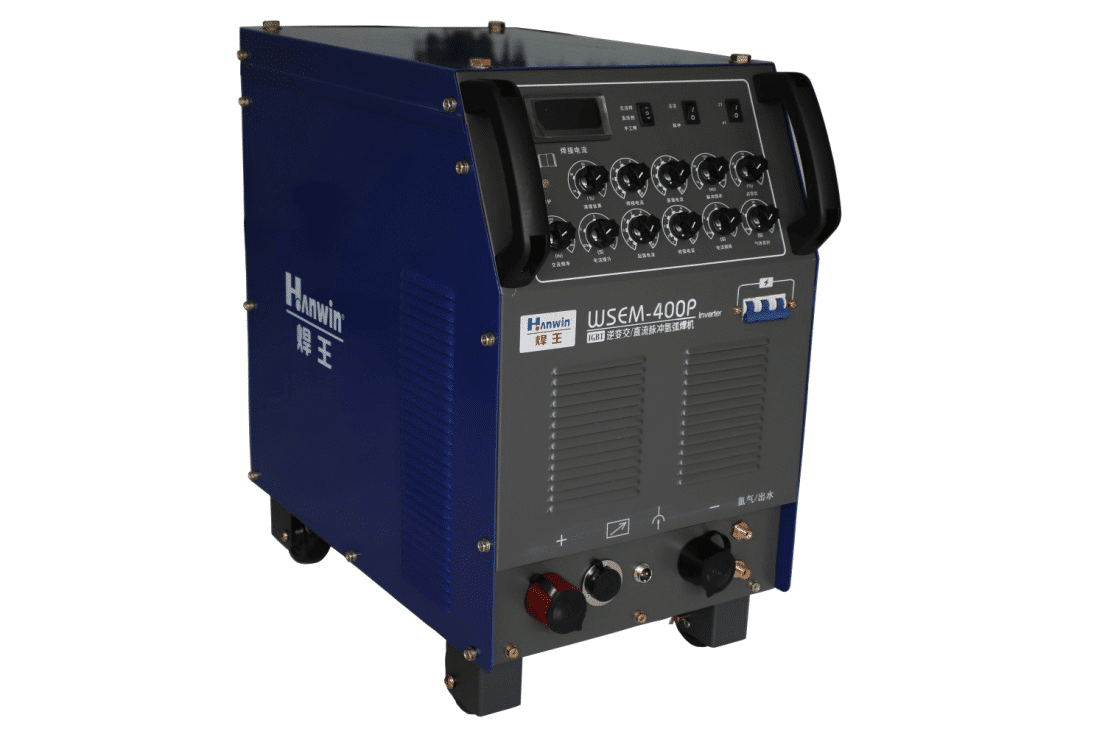

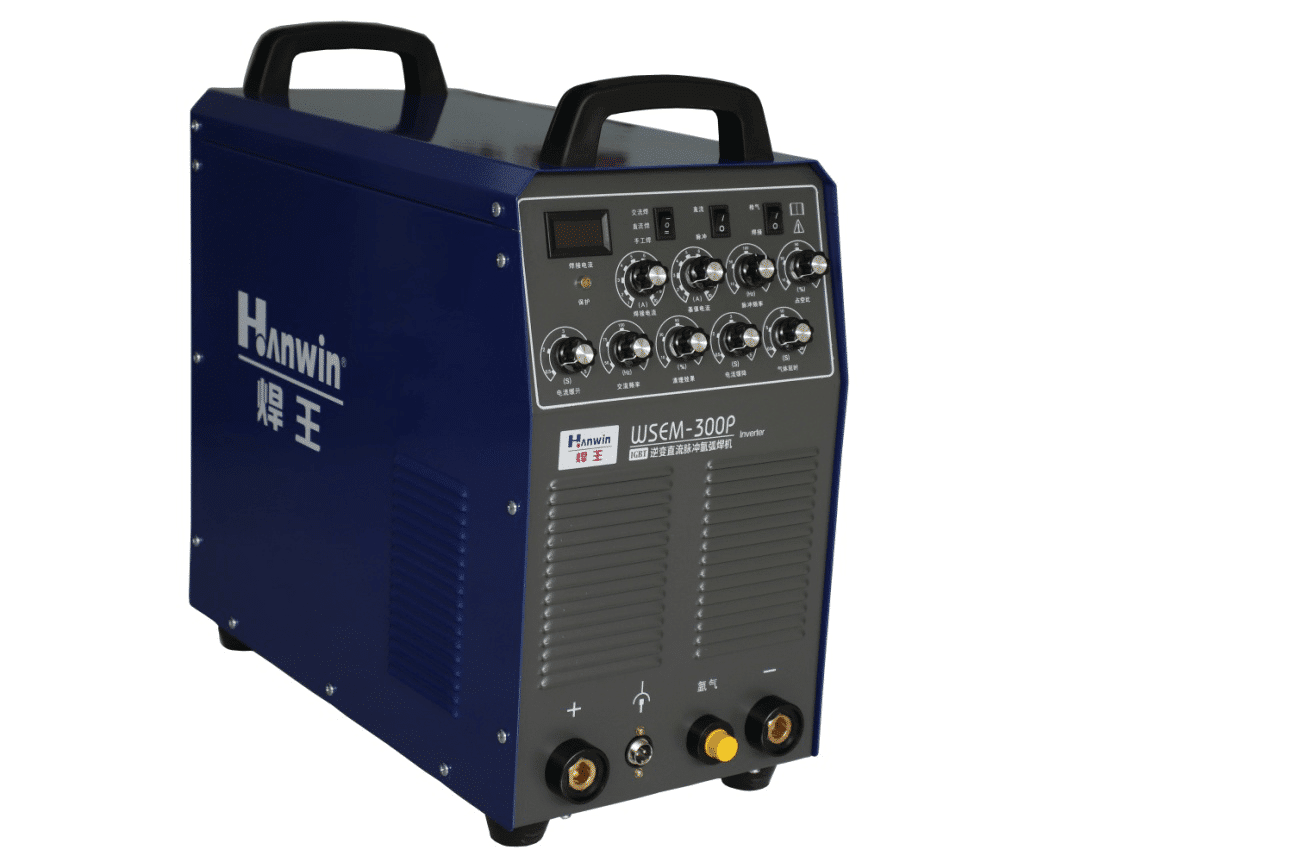

交流方波应用于我司的焊机机型:

(WSEM-400P  WSEM-300P  WSEM-500P  WSEM-630P等)图片如下:

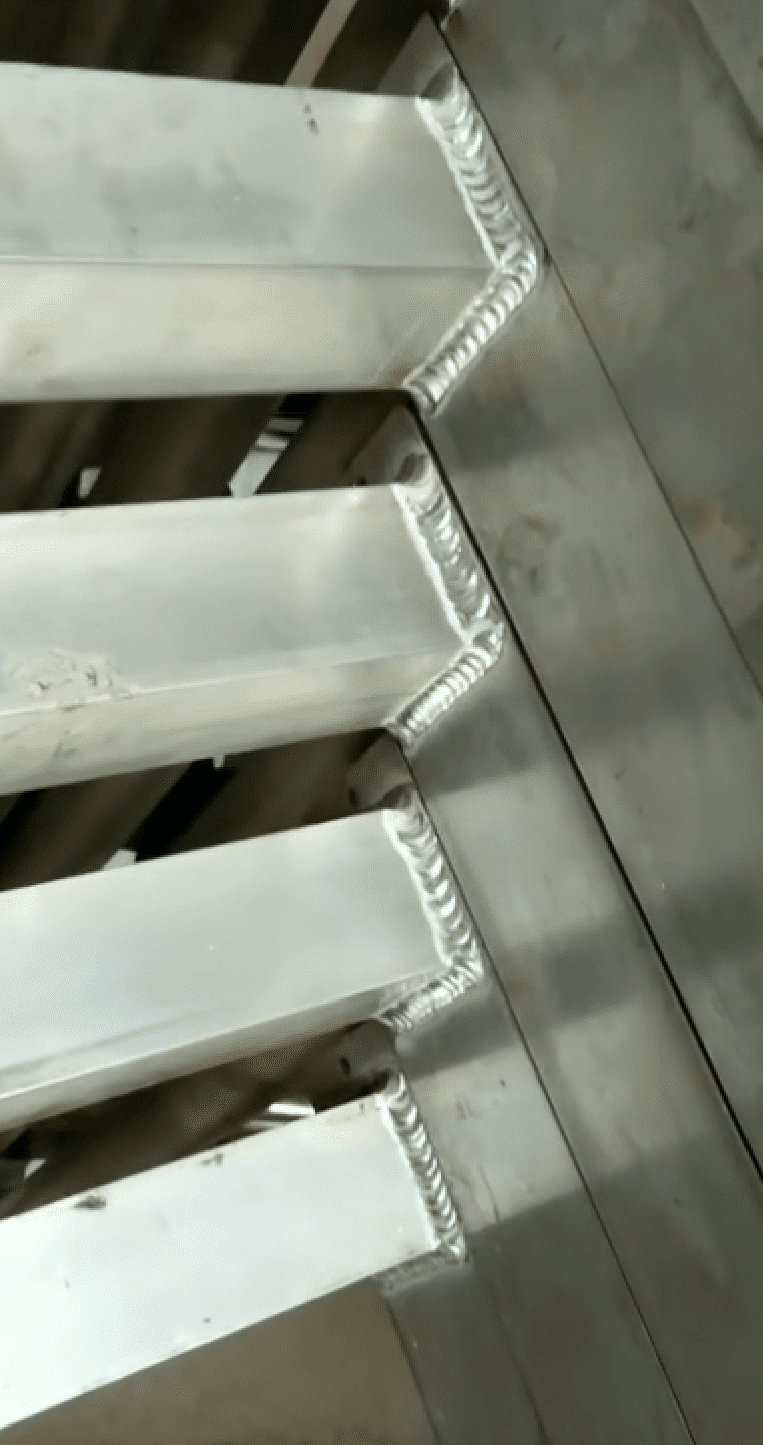

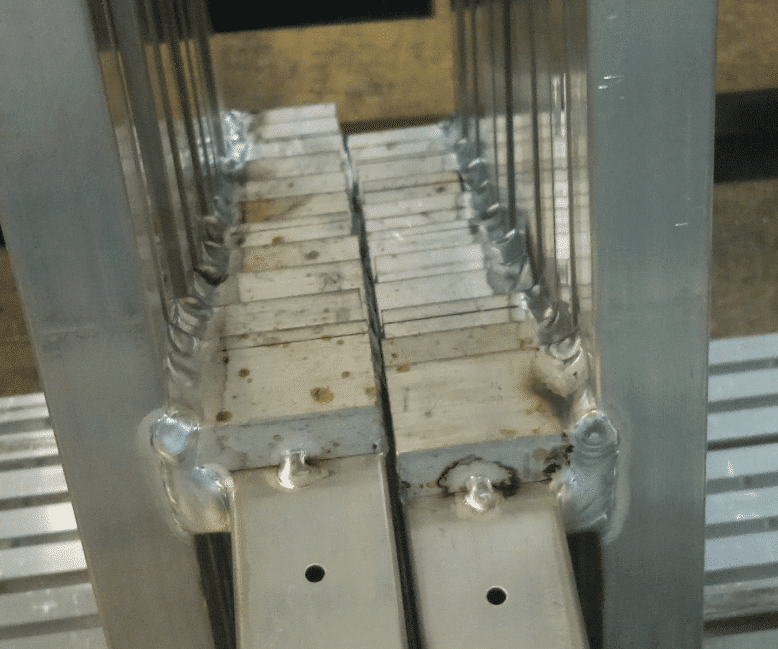

交流方波焊铝的示例
