交流方波焊铝的优点与缺点

交流方波焊铝的优点：

1)可以精确控制对工件的热输入和熔池尺寸，提高焊缝抗烧穿和熔池的保护能力，易获得均匀的熔深，特别适用薄板(薄至0.1mm)全位置焊接和单面焊双面成型；

2)每个焊点加热和冷却迅速，焊接过程中熔池金属冷凝快，高温停留时间短，可减小热敏材料焊接时产生裂纹的倾向；

3）能量比较集中，有去除氧化膜的清理功能，焊缝光亮平滑美观，不需要对焊缝清洗，

特别适合空间小的焊接死角焊接，操作方便灵敏。

交流方波焊铝的缺点：

1）焊接速度比自动送丝气体保护焊机慢，对焊工焊接手法操作水平要求高；

2）焊缝熔池深度浅，对厚板焊接需要预热。

交流方波焊接参数

1、前气——提前送气时间。Pre-gas flow:Time elapse of gas flow before welding

2、起弧——起弧电流。Arc-start: Min current of start arc

3、缓升——焊接电流的上升时间。Up-slope: Time elapse of welding current slopes up

4、恒流——恒流输出状态时的焊接电流。

Constant current: welding current on output constant current

5、清理——焊机输出清理电流的时间比例。Oxide clean ratio: time ratio of output clean current

交流TIG焊接时，可以改变清理宽度及熔深的大小，以获得最优良的焊接效果。While in AC TIG, regulate clean width and penetration to

6、交流偏置——清理电流相对于焊接电流的比例。

AC Bias: Ratio of clean current dividing by welding current.

调节此参数，可以调节清理电流的大小，从而达到合理的焊接清理效果。

By adjusting the parameter, as to adjusting clean current result in reasonable oxide clean effect.

建议：在同样清理的效果下，减小清理比例，增大交流偏置比例，能获得较大的熔深，提高生产率，延长钨极寿命。Suggestion: At the same clean effect, reduce clean ratio and increase AC bias to obtain deeper penetration, higher productivity and prolong tungsten electrode lifespan.

7、交流——交流输出时的工作频率。AC frequency: Frequency of output AC

8、峰值——脉冲输出时的峰值电流Peak: Peak value of output pulse

9、占空——脉冲输出时峰值电流所占的时间比例。可以控制焊缝溶深，以实现全位置焊接和薄板焊接Pulse ratio: Time ratio between length of peak value current and length of whole single pulse applied in pulse TIG, can be easily used for controlling penetration in all-position or thin sheet welding.

10、脉冲——脉冲输出时的工作频率。Pulse frequency:  Output pulsefrequency

11、基值——脉冲输出时的维弧电流。Base current: Arc maintenance current of output pulse

12、衰减——焊接电流的下降时间。Down –slope: Time of welding current slopes down

13、收弧——焊接熄弧前的电流值。Crater filling: Welding current of crater filling.

14、延气——焊接结束后继续送气时间。Post-gas flow: Time of gas flow after ending welding

交流方波焊铝工艺规范

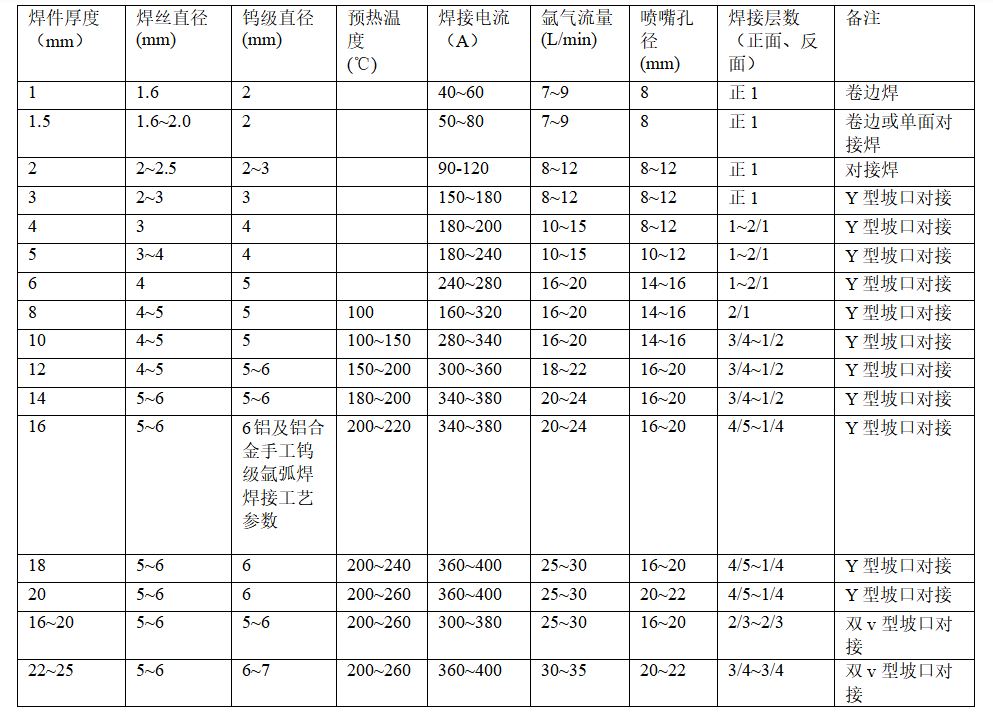

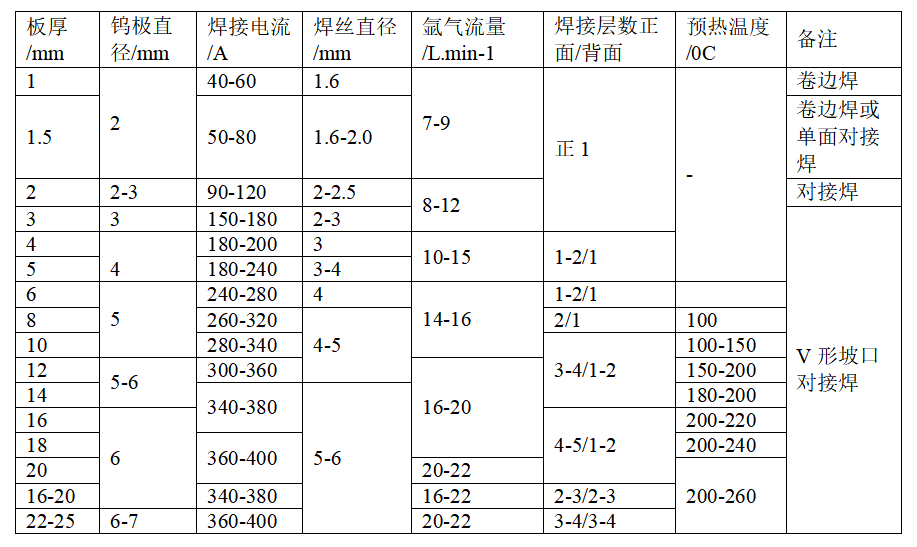

纯铝、铝镁合金手工钨极氩弧焊的焊接工艺参数（仅供参考）

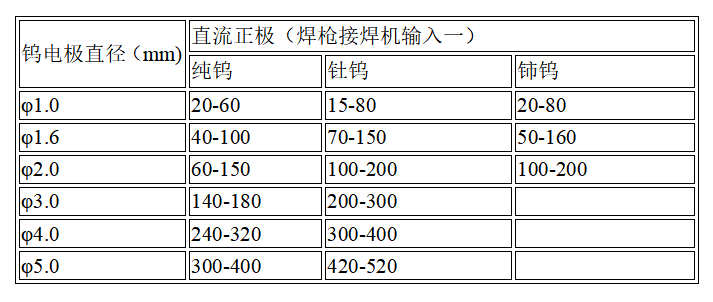

交流方波焊铝的注意事项

交流方波应用于我司的焊机机型：

（WSEM-400P  WSEM-300P  WSEM-500P  WSEM-630P等）图片如下：

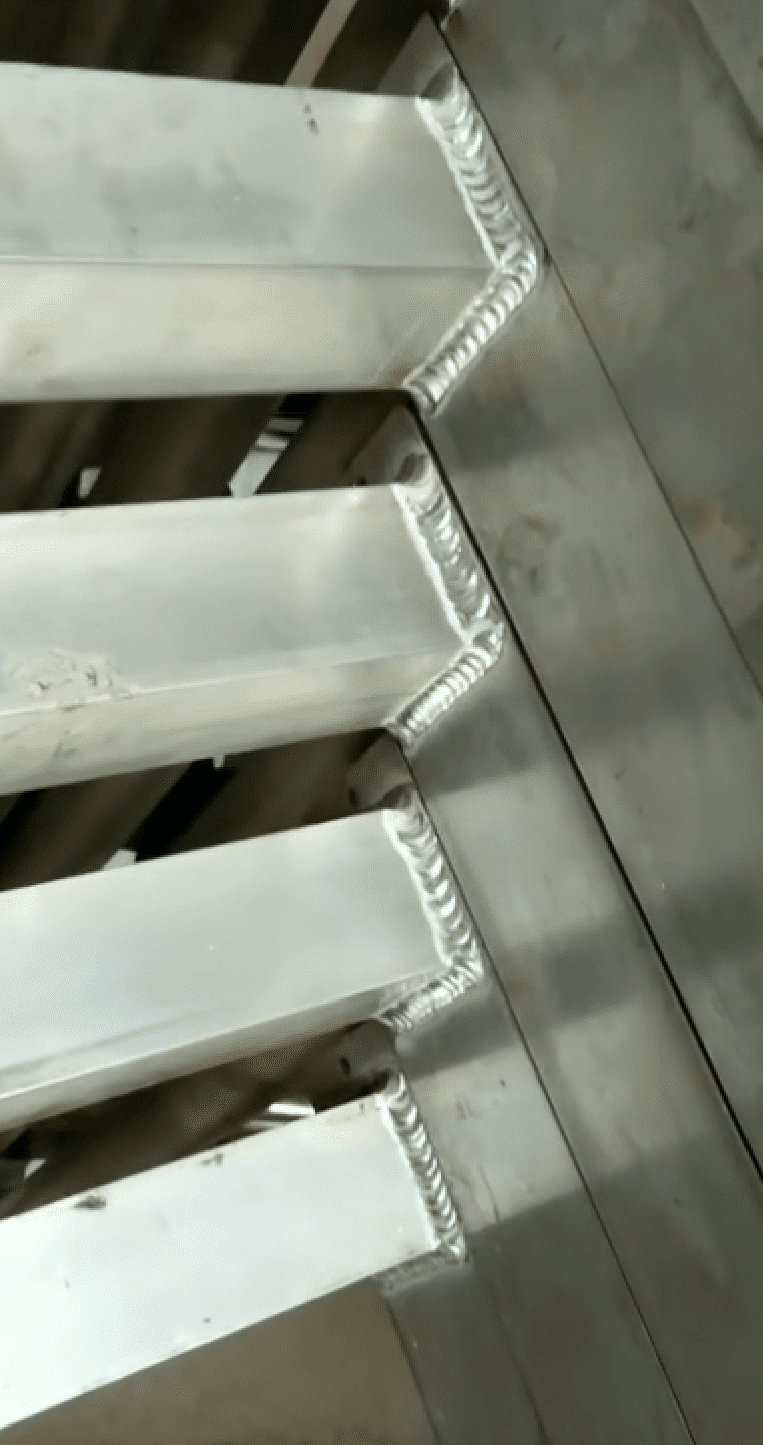

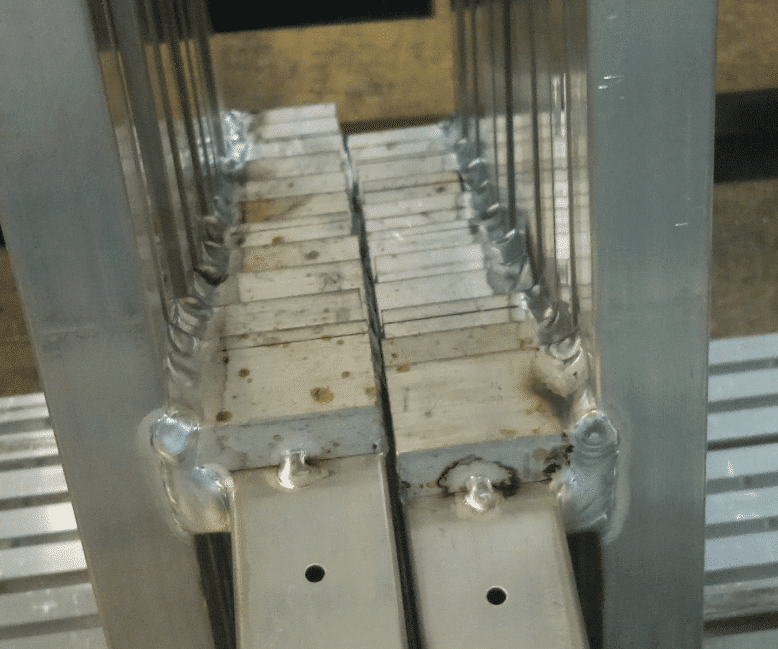

交流方波焊铝的示例
